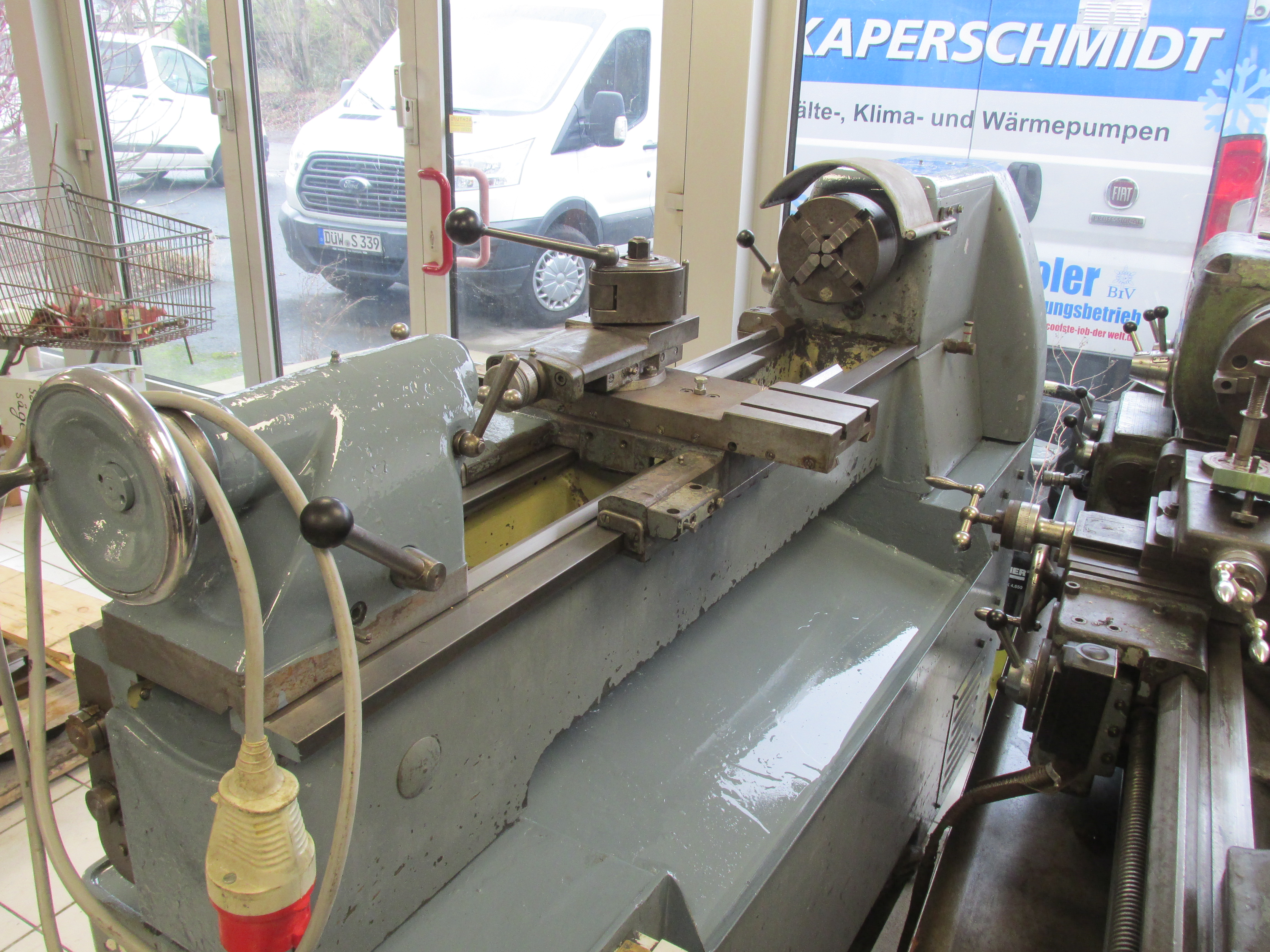

Weiler Condor-VS Drehbank
5.800,00 €*
Produktnummer:

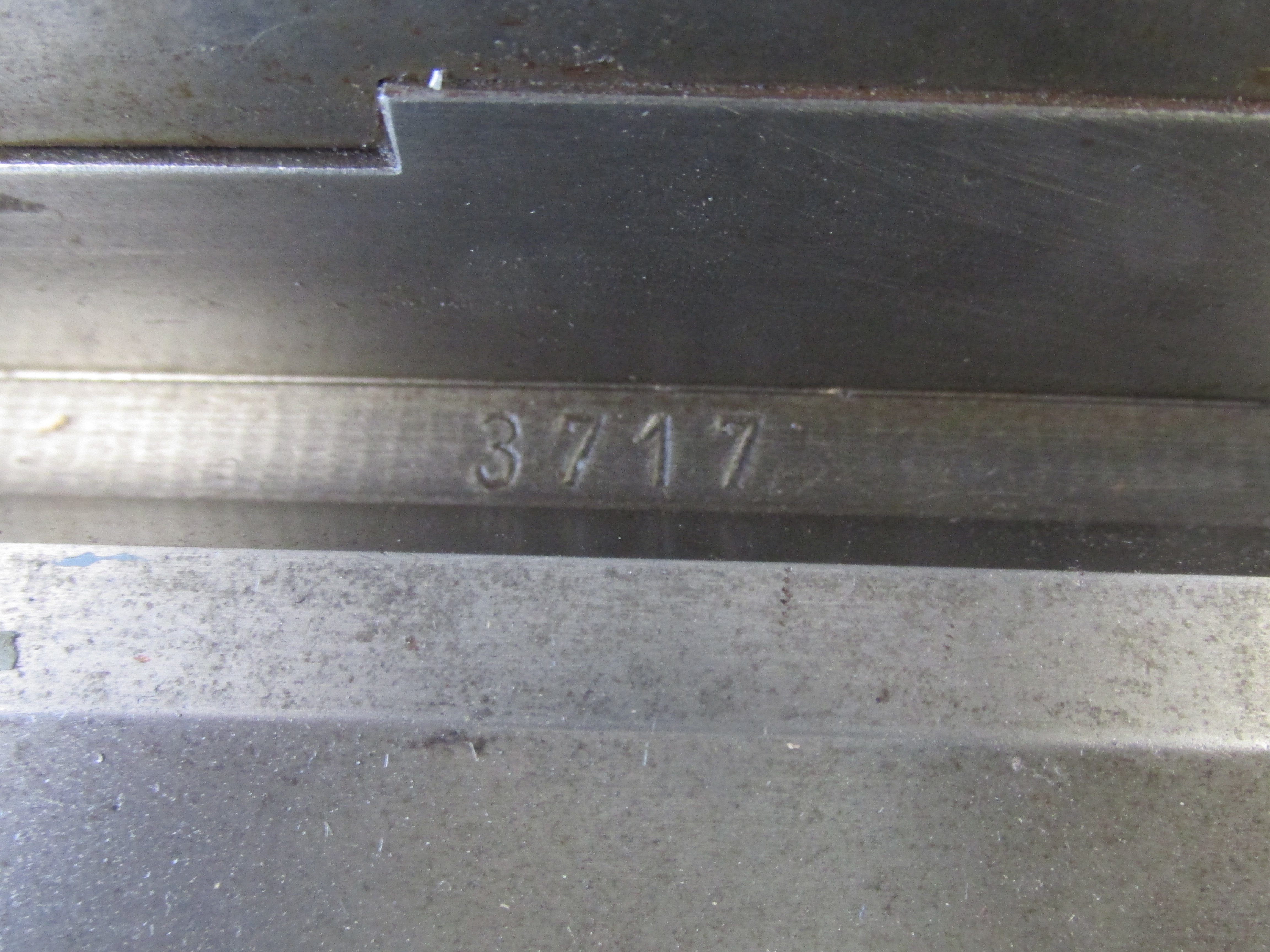

3717
Produktinformationen "Weiler Condor-VS Drehbank"
Gebrauchte Drehbank
Hersteller: Weiler KG, Herzogenaurach
Typ.: Condor-VS
Bj. ----
Gewicht der Maschine: ca. 815 kg
Beschreibung:
Die Maschine ist top Zustand.
Spitzenhöhe 190 mm,
Spitzenweite 1000 mm,
Spindelbohrung 40 mm.
Backenfutter: Hersteller Forkardt Typ. F200 mit Aufschraub Backen
Bettlänge: 1400mm
Spitzenweite := Drehlange 800 mm
Umlaufdurchmesser über Bett 330 mm
Dreh~iJl über Bettschlitten 290 mm
D,reh·$ über Planschlilten 170 mm
Spilzenhöhe 155 mm
Größtes Werkstückgewicht zwischen Spitzen ohne Selzslock 100 kg
Bett - GesamLlänge 1640 mm
Führungsbreite 240 mm
Drehspindel - Bohrung 38 mm
Spindelinnenkegel Morse 5
Körnerspitzenkegel Morse 3
Spindel kopf mit Zenlrierkegel, normal D\N 55022/Gr. 5
Planscheibendurchmesser 300 mm
Spannfutterdurchmesser. normal 165 mm
Zangenspannung, Durchlaß rund 27 mm
Leitspindel. Durchmesser 24 mm
Leitspindelsteigung 6 mm (wahlweise 4 Gg/l ")
Bettschlitten - Arbeitsweg 800mm
Führungslänge des Schlittens 365mm
Meßtrommel am Handrad, Teilung 0,2 mm (1 Umdr. = 25mm)
Planschlitten - Arbeitsweg 170 mm
Führungslänge des Schlittens 380 mm
Skalenring-Teilung, normal 0,025 mm (0.05 mm auf Q)
CONDOR-V$ Spindeldrehzahlen Vorwähl-Schallgetriebe eihe 1: Anzahl/Slufensprung 18/1,41 Bereich, normal 24-2800 U/min
Reihe 2: Anzahl/Slufensprung 36/1,41 Bereich 12-2800 U/min
Antriebsleistung Motor 1-lourig: 3 kW-4 PS
Reihe 1 (8 3, JP 44 (n-2800)'
Motor 2-tourig: 3/2,2 kW-4,O/3 PS
Reihe 2/8 3, JP 44 (n-2800/1400)*

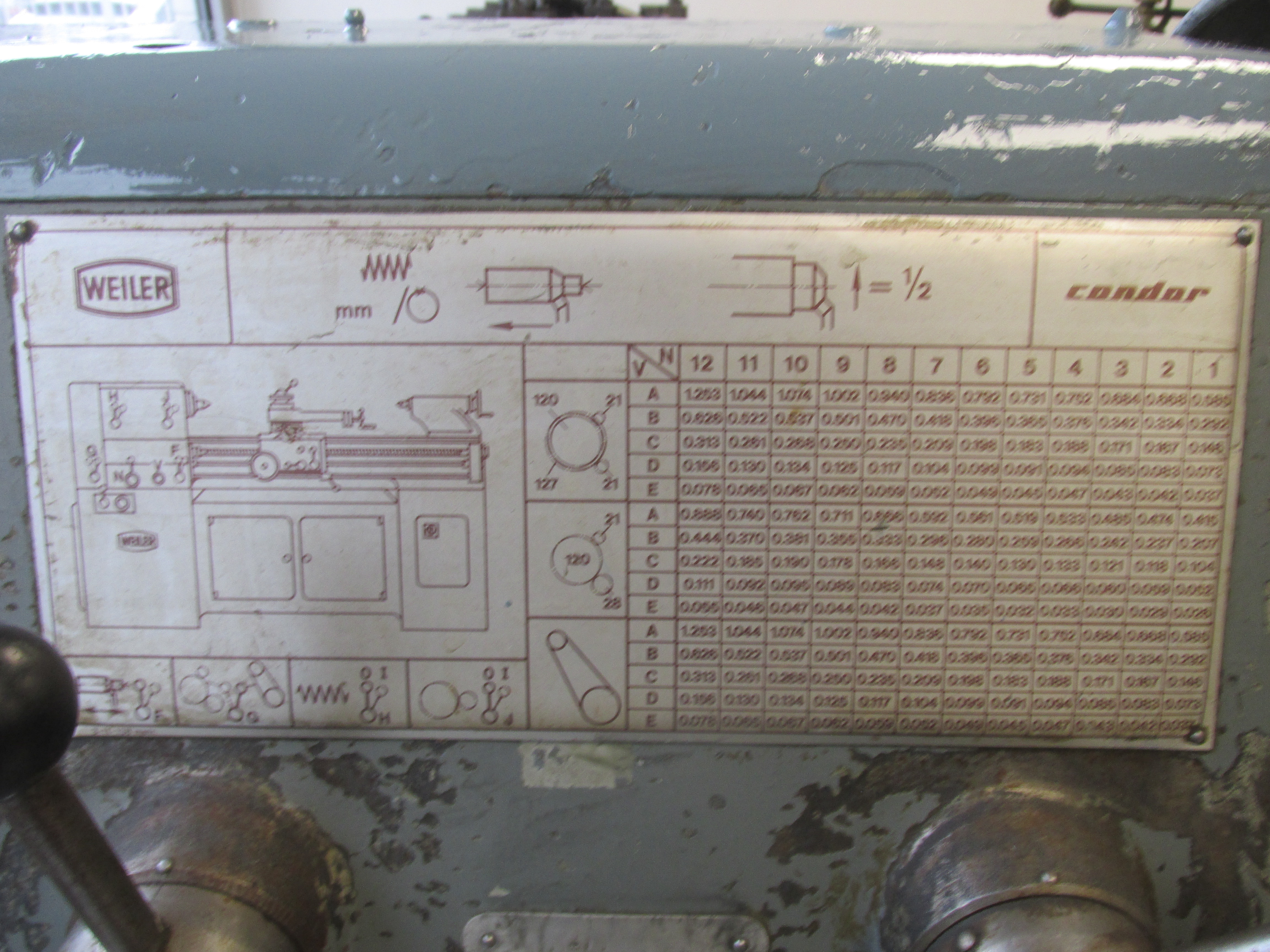

Vorschübe Slufenzahl, über Wechselräder 60
Bereich Langzug 0,026-0.888 mm/U
Bereich Planzug 0,013-0.444 mm}U
Stufenzahl/über Keilriemen 60
Bereich Langzug 0,037-1,253 mm/U
Bereich Planzug 0,018-0.626 mm/U
Gewindesteigungen
35 Metrische Gewinde 0,35-12 mm
40 Zoll-Gewinde 2-45 Gg/l"
25 Modul-Gewinde 0,2-4 Modul
32 Diametral-Pitch-Gewinde 5-90 D.P.
Oberschlllten - VersteIlweg 100 mm
Führungslänge des Schlittens 250 mm
Skalenring-Teilung, normal 0,05 mm
Winkelverslellung nach Gradskala :t90'-'
Fläche der Meißelhalterauflage 112xl12mm
Höhe der Spitzenlinie über Autlegefläche 30mm
Max. MeißelQuerschnitt 20x20mm
Reitstock - Pinolenhub 110mm
Pinolendurchmesser 50mm
Körnerspitzenkegel Morse 3
Skaleneinteilung auf der Pinole 1 mm Skalenring am Handrad. Teilung normal 0,05mm (1 Umdr.=4mm)
Querverselzung, beiderseitig 10 mm
Besichtigung:
Vor Ort ist nur nach Absprache Möglich.
Tagsüber Mo. - Fr.: 06321/60972
Abens ab ca. 19°°Uhr: 06321/600674
Nur wenn nichts funktioniert: 0172/7649679
Standort: 67433Neustadt an der Weinstraße
Verkauf an Selbstabholer bevorzugt, ich kann aber auch eine Spedition beauftragen.
Die Maschine ist im Privat besitz.
Ich Verkaufe das Gerät als Privatperson und übernehme keinerlei Garantie
und kann somit keine Rechnung mit ausgewiesener Mwst. Ausstellen.
